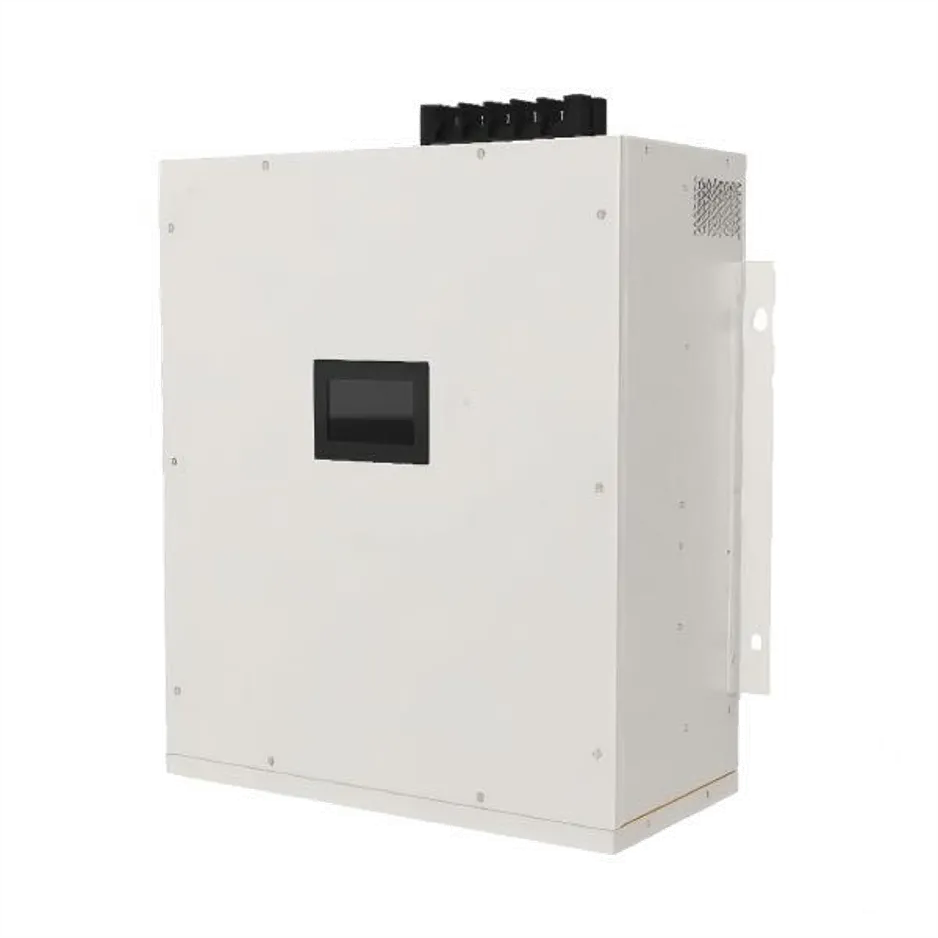

SNA-SVG est un générateur de puissance réactive statique (SVG) conçu pour compenser l'énergie réactive consommée ou générée en temps réel par des charges inductives ou capacitives. C'est la solution idéale pour la correction du facteur de puissance dans les applications où la charge varie rapidement (telles que le soudage par résistance, les fours à arc, les compresseurs de réfrigération ou d'air comprimé, etc.) ou dans les réseaux fortement pollués par les harmoniques. Il est conçu avec une technologie de pointe basée sur des IGBT hautes performances sous une topologie à 3 niveaux. Il acquiert le signal actuel de la charge par le CT, le DSP suit rapidement le courant de commande et calcule le taux de changement de puissance réactive par l'algorithme intelligent pour envoyer les données à l'IGBT par signal PWM. Enfin, le courant de compensation de puissance inductif ou conducteur est généré sur l'onduleur pour réaliser la compensation de puissance réactive dynamique en temps réel. En plus d'améliorer le facteur de puissance, il fournit des solutions de qualité énergétique telles que l'élimination des harmoniques et l'équilibrage de charge.
Avantages du générateur de var statique :
● Compensation harmonique jusqu'au 51ème ordre
● Equilibrage de charge entre phases et neutre
● Conception compacte, topologie à trois niveaux
● Extensible jusqu'à 12 modules en parallèle
● IHM simple et conviviale de 4 pouces/7 pouces/10 pouces
● Fonctionnement silencieux ≤65dB(A)
● Communication RS485/Ethernet en option
Application du générateur de variables statiques :
· Compensation spéciale pour les charges importantes : SVG est particulièrement adapté à la compensation spéciale des charges importantes, telles que les laminoirs, les fours à arc électrique et les stations de traction ferroviaire électrifiées dans la production d'acier. Ces appareils consomment beaucoup d’énergie et ont un impact important et des effets néfastes sur le réseau électrique. SVG peut répondre rapidement et compenser dynamiquement la puissance réactive requise par ces charges, améliorant ainsi le facteur de puissance et optimisant la qualité de l'énergie.
· Grands utilisateurs industriels : les charges industrielles à forte consommation d'énergie, telles que la métallurgie, la pétrochimie, etc., forment généralement leurs propres systèmes électriques et sont interconnectées au réseau électrique public. Le service d'alimentation électrique a des contraintes techniques sur ces utilisateurs, notamment le facteur de puissance. L'application de SVG peut aider ces grands utilisateurs industriels à améliorer le facteur de puissance, à réduire les dépenses en électricité et à améliorer la qualité de l'énergie du réseau.
· Sous-station du système électrique : Avec l'expansion de l'échelle du réseau électrique et la complexité de la structure du réseau, la demande de compensation dynamique de puissance réactive avec une réponse rapide dans les sous-stations a augmenté. SVG peut rapidement absorber ou émettre la puissance réactive requise, améliorer la capacité de transmission et la stabilité des sous-stations et garantir le fonctionnement sûr du réseau électrique.
· Compensation hybride des harmoniques et de la puissance réactive : de nombreuses charges industrielles de grande capacité nécessitent à la fois une compensation de puissance réactive pour améliorer le facteur de puissance et le contrôle des harmoniques. SVG peut non seulement compenser dynamiquement la puissance réactive des charges, mais également contrôler simultanément les harmoniques, améliorer la qualité de l'énergie du réseau électrique et améliorer l'efficacité de fonctionnement des équipements.
Où peut-on utiliser le générateur de var statique ?
| Demande |
Charges typiques |
Exigence principale |

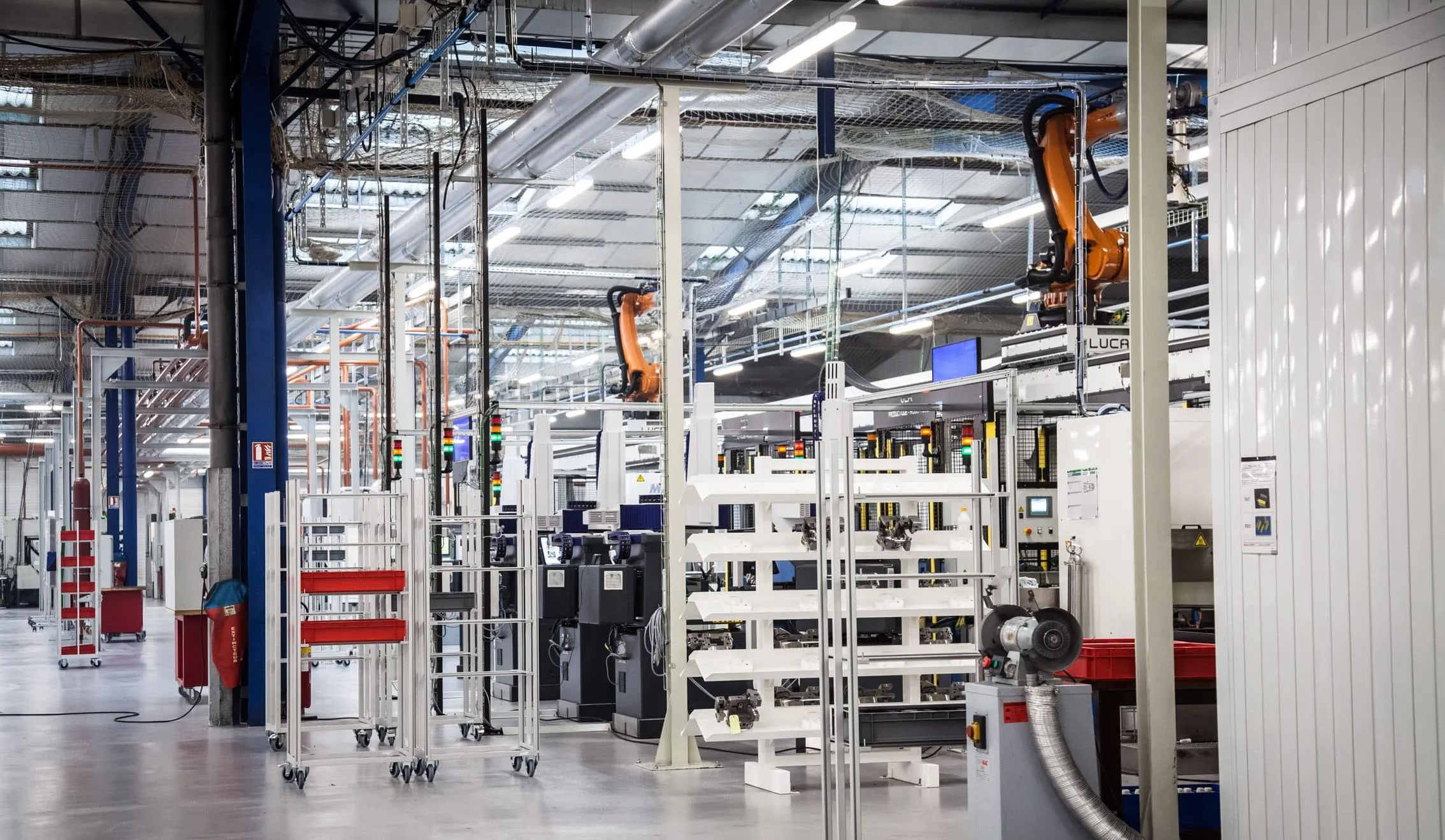

| Usines de fabrication |
Moteurs, VFD, machines à souder |
Correction dynamique du facteur de puissance |
| Acier et métallurgie |
Laminoirs, fours à arc |
Compensation rapide de la puissance réactive |
| Installations minières |
Concasseurs, convoyeurs, palans |
Stabilité de tension et équilibrage de charge |
| Bâtiments commerciaux |
CVC, ascenseurs, pompes |
Demande de puissance réactive réduite |
| Centres de données |
UPS et systèmes de refroidissement |
Facteur de puissance et tension stables |
| Hôpitaux |
IRM, tomodensitométrie, radiographie et CVC |
Alimentation stable pour les charges sensibles |
| Bornes de recharge pour véhicules électriques |
Chargeurs haute puissance |
Compensation pour les changements de charge rapides |
| Énergie renouvelable |
Systèmes solaires et éoliens |
Prise en charge de la puissance réactive bidirectionnelle |
| Ports et grues |
Systèmes de levage et d'entraînement |
Compensation rapide et réduction du scintillement |
| Traitement de l'eau |
Pompes et variateurs de vitesse |
Efficacité du système améliorée |
SVG ou banque de condensateurs : laquelle choisir ?
| Facteur de sélection |
Générateur de variables statiques |
Banque de condensateurs |
| État de charge |
Charges changeantes rapidement |
Charges stables et prévisibles |
| Résultat de la rémunération |
Continu et continu |
Échelons de rémunération fixes |
| Vitesse de réponse |
Niveau milliseconde |
Dépend de la méthode de commutation |
| Rémunération inductive |
Oui |
Normalement non |
| Compensation capacitive |
Oui |
Oui |
| Risque de surcompensation |
Faible avec un contrôle correct |
Plus élevé sous des charges changeantes |
| Équilibrage de charge de phase |
Disponible |
Normalement non disponible |
| Extension |
Extension parallèle modulaire |
Étapes de condensateur supplémentaires requises |
| Investissement initial |
Plus haut |
Inférieur |
| Utilisation recommandée |
Des systèmes complexes ou fluctuants |
Correction du facteur de puissance de base |
Pour une demande de puissance réactive de base stable, un batterie de condensateurs peut constituer une solution rentable. Pour des charges changeant rapidement, une correction précise du facteur de puissance ou des conditions de puissance réactive en avance et en retard, un SVG est généralement plus approprié. SinaVa Power peut également configurer un système de compensation hybride combinant des batteries de condensateurs et des modules SVG.
Pourquoi Sinava comme fournisseur SVG ?
Les systèmes électriques modernes sont confrontés à des exigences croissantes en matière de stabilité, d’efficacité et de conformité à des normes strictes de qualité de l’énergie. Chez Sinava, nous sommes à l'avant-garde en tant que partenaire de confiance Fournisseur de générateur de var statique (SVG), fournissant des solutions intelligentes qui garantissent une correction optimale du facteur de puissance, une stabilisation de la tension et une prise en charge transparente du réseau.
Nos systèmes SVG sont conçus avec une technologie IGBT avancée et un contrôle numérique en temps réel pour fournir une compensation de puissance réactive dynamique et bidirectionnelle, ce qui les rend idéaux pour les environnements de charge complexes et fluctuants d'aujourd'hui.
Avec plus de 35 ans d'expérience dans les solutions de qualité de l'énergie, nous proposons des produits SVG personnalisés pour les applications industrielles, commerciales et d'énergies renouvelables. En tant que fournisseur de confiance de générateurs de var statiques, nous proposons des solutions hautes performances, évolutives et conviviales dans le monde entier.
Votre système électrique rencontre-t-il ces problèmes ?
Un générateur de var statique peut convenir à votre projet lorsque :
Le facteur de puissance change considérablement au cours de la production.
Les pénalités liées au facteur de puissance des services publics restent élevées.
Les banques de condensateurs changent fréquemment ou ne peuvent pas suivre les changements de charge.
Une puissance réactive inductive et capacitive est produite.
La tension fluctue lorsque les gros équipements démarrent ou s’arrêtent.
Les machines à souder, les compresseurs, les grues, les VFD ou les fours créent des charges évoluant rapidement.
Le courant triphasé est déséquilibré.
Les équipements de compensation existants ont une capacité insuffisante.
D'autres charges électriques seront ajoutées à l'avenir.
L'espace d'installation limité nécessite un système de compensation modulaire.
Vous ne savez pas si un système de compensation SVG, une batterie de condensateurs ou un système hybride est plus approprié ? Envoyez-nous vos données électriques pour un examen préliminaire.
