AHF
PUISSANCE SINAVA
Avantages :
Compensation harmonique jusqu'au 51ème ordre
Équilibrage de charge entre phases et neutre
Conception compacte, topologie à trois niveaux
Extensible jusqu'à 12 modules en parallèle
IHM simple et conviviale de 4 pouces/7 pouces/10 pouces
Fonctionnement silencieux ≤65dB(A)
Communication RS485/Ethernet en option

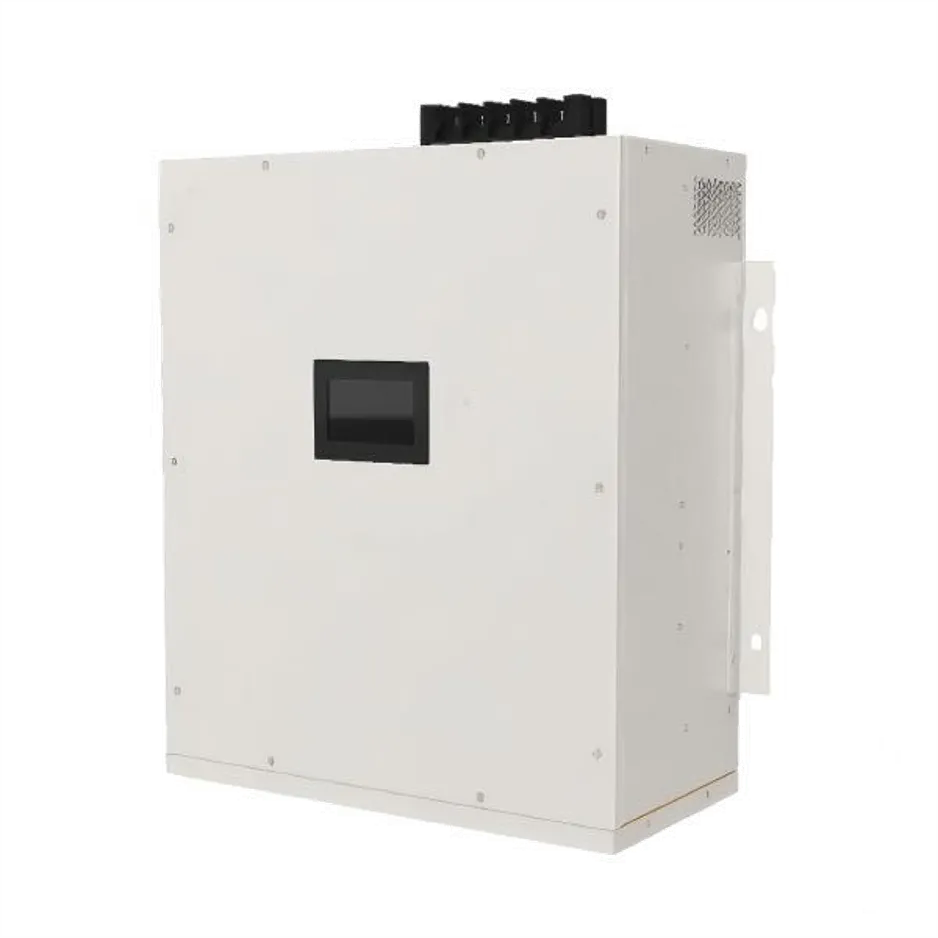

Série SNA-AHF filtre d'harmoniques actif est un nouveau type de production d'amélioration de la qualité de l'énergie pour filtrer dynamiquement les harmoniques et compenser la puissance réactive. Il peut filtrer et compenser les harmoniques (variables en ordres et en fréquence) et la puissance réactive dynamique en temps réel. Il est utilisé pour surmonter les défauts des méthodes conventionnelles de suppression des harmoniques et de compensation de puissance réactive telles que les filtres d'harmoniques passifs, et pour réaliser la fonction de filtrage des harmoniques et la fonction de compensation de puissance réactive du système.
SINAVA POWER est un fournisseur professionnel de filtres harmoniques actifs, fournissant des solutions intelligentes d'atténuation des harmoniques pour améliorer la qualité de l'énergie, réduire la distorsion harmonique et garantir des performances stables du système électrique pour les applications industrielles, commerciales et utilitaires.
Le filtre harmonique actif (AHF) de SINAVA POWER est une solution avancée conçue pour traiter la distorsion harmonique dans les systèmes électriques, garantissant un environnement électrique stable et de haute qualité. L'AHF est un outil hautement efficace et flexible pour atténuer les interférences harmoniques, adapté à une variété d'applications industrielles et commerciales. Ce filtre actif surveille en permanence le courant de charge et réagit rapidement aux changements de distorsion du système électrique, en injectant des courants correcteurs pour neutraliser les harmoniques indésirables de la source d'alimentation en amont.
En déployant cette technologie de pointe, SINAVA POWER AHF garantit une qualité d'alimentation améliorée, avec des formes d'onde de tension et de courant plus équilibrées, et contribue à respecter des limites harmoniques strictes. Le système peut gérer la compensation jusqu'au 51ème ordre d'harmoniques, équilibrant la charge entre les phases et le neutre, ce qui se traduit par une efficacité opérationnelle améliorée.
- Compensation harmonique jusqu'au 51ème ordre
- Équilibrage de charge entre phases et neutre
- Conception compacte avec une topologie à trois niveaux
- Extensible jusqu'à 12 modules en parallèle pour des solutions évolutives
- Interface homme-machine (IHM) conviviale de 4 pouces/7 pouces/10 pouces
- Fonctionnement silencieux ≤65dB(A) pour un environnement sans bruit
- Communication RS485/Ethernet en option pour une intégration facile dans les systèmes existants
Les solutions Sinava AHF sont largement déployées dans les secteurs où la qualité de l'énergie est essentielle :
- Automatisation industrielle (moteurs, onduleurs, variateurs de vitesse)
- Centres de données (charges informatiques sensibles et systèmes UPS)
- Bâtiments commerciaux (ascenseurs, CVC, éclairage)
- Systèmes d'énergie renouvelable (onduleurs solaires, éoliennes)
- Infrastructure de recharge pour véhicules électriques (chargeurs rapides)
- Hôpitaux et aéroports (exigences en matière d'énergie propre)
- Usines de traitement de l'eau et des eaux usées
Les filtres d'harmoniques passifs et les filtres d'harmoniques actifs (AHF) sont utilisés pour réduire la distorsion harmonique et améliorer la qualité de l'énergie dans les systèmes électriques. Cependant, ils fonctionnent différemment et conviennent à différentes applications.
Les filtres harmoniques passifs utilisent des condensateurs, des inductances et des résistances réglés sur des fréquences harmoniques spécifiques. Ils sont généralement conçus pour éliminer les harmoniques fixes et sont souvent utilisés dans des environnements électriques stables.
En revanche, les filtres d'harmoniques actifs surveillent dynamiquement les courants harmoniques et injectent des courants de compensation inverses en temps réel. Cela leur permet de supprimer simultanément plusieurs ordres harmoniques et de s’adapter aux charges électriques changeantes.
Pour les systèmes électriques modernes, les sous-stations, les bâtiments commerciaux et les installations industrielles avec des charges fluctuantes, les filtres d'harmoniques actifs sont généralement considérés comme la solution d'atténuation des harmoniques la plus flexible et la plus fiable.
| Comparaison | Filtre harmonique passif | Filtre harmonique actif (AHF) |
|---|---|---|
| Principe de fonctionnement | Filtrage à fréquence fixe utilisant des composants passifs | Compensation harmonique en temps réel |
| Gamme harmonique | Cible des ordres harmoniques spécifiques | Supprime dynamiquement plusieurs harmoniques |
| Vitesse de réponse | Réponse fixe | Réponse dynamique instantanée |
| Adaptabilité de la charge | Limité pour changer de charge | Excellent pour les charges variables |
| Risque de résonance | Problèmes de résonance possibles | Aucun risque de résonance |
| Compensation du facteur de puissance | Limité | Prend en charge la compensation de puissance réactive |
| Flexibilité d'installation | Plus limité | Très flexible et évolutif |
| Meilleures applications | Environnements de charge stables | Systèmes électriques dynamiques |
| Performances à long terme | Moins adaptable | Meilleures performances globales |
Pour les installations confrontées à des charges électriques changeantes et à des exigences strictes en matière de qualité de l’énergie, les filtres harmoniques actifs constituent une solution plus avancée et prête pour l’avenir.
Les principaux avantages des filtres harmoniques actifs comprennent :
Atténuation des harmoniques en temps réel
Meilleure amélioration de la qualité de l’énergie
Compensation dynamique des charges fluctuantes
Surchauffe réduite du transformateur et du câble
Fiabilité améliorée du système
Conformité aux normes harmoniques IEEE519
Risques de maintenance réduits
Qu'il s'agisse de sous-stations de services publics, de bâtiments commerciaux, de systèmes d'énergie renouvelable ou de systèmes électriques industriels, un filtre d'harmoniques actif offre un moyen plus intelligent et plus efficace de contrôler la distorsion harmonique et de maintenir des performances électriques stables.
Capacité de R&D avancée : Notre équipe d’ingénierie interne innove continuellement en matière d’électronique de puissance et de technologies de contrôle numérique.
Normes de fabrication mondiales : la production certifiée ISO garantit que chaque unité est conçue pour la performance et la durabilité.
Solutions personnalisées : conceptions modulaires et évolutives adaptées à votre profil de charge et aux conditions de votre réseau.
Intégration intelligente : compatibilité transparente avec les systèmes existants (SCADA, EMS, PLC).
Assistance complète : de la consultation de conception à la mise en service, en passant par une assistance technique à vie
À mesure que les systèmes électriques deviennent plus complexes et que les charges non linéaires deviennent plus répandues, les problèmes de qualité de l'énergie tels que la distorsion harmonique, le déséquilibre de puissance réactive et les fluctuations de tension constituent des préoccupations croissantes pour les installations industrielles et commerciales. Sinava, un fabricant de confiance de filtres harmoniques actifs (AHF), propose des solutions intelligentes et hautes performances conçues pour éliminer les harmoniques, corriger le facteur de puissance et stabiliser votre système électrique, le tout en temps réel.
Nos produits AHF sont conçus pour répondre aux normes mondiales les plus exigeantes, offrant une fiabilité, une modularité et une précision de contrôle inégalées. Contactez-nous dès aujourd'hui pour discuter de vos besoins en matière d’amélioration de la qualité de l’énergie et recevoir une proposition sur mesure.
Secteurs

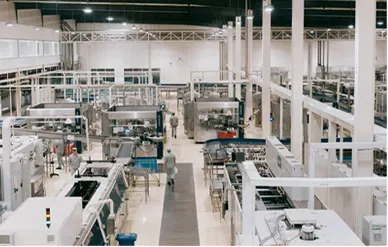

Industriel
Bâtiment Commercial
Hôpital
Spécifications techniques
220V
400V
480V
| Capacité nominale | 35/50/75/100/150 A | 35/50/75/100/150/200 A | 50/100 A |
| Tension nominale | 220 V (176 V ~ 264 V) | 380 V (228 V ~ 456 V) | 480V(380V~690V) |
| Fréquence nominale | 50 Hz/60 Hz (-10 % ~ +10 %) | ||
| Quantités parallèles | Chaque HMI disponible pour 10 unités, connexion HMI parallèle non limitée | ||
| Câblage | 3P3W/3P4W | ||
| Fonction | Compensation harmonique, compensation de puissance réactive, compensation de déséquilibre | ||
| Algorithme de contrôle | FFT/FFT intelligente/puissance réactive instantanée | ||
| Filtrage harmonique | 2ème à 51ème commandes | ||
| Performances | ≥97% | ||
| Temps de réaction | ＜50μs | ||
| Temps de réponse global | ＜10 ms | ||
| Facteur de puissance cible | ajuster de -1 à +1 | ||
| Niveau de bruit | ＜60dB | ||
| Interface | RS485 | ||
| Communications | MODBUS-RTU | ||
| Affichage | Écran LCD 4" sur module mural, IHM 7" pour module monté en rack connexion parallèle | ||
| Protection | Plus de 20 types de protections telles que surtension, sous-tension, surchauffe, surintensité, court-circuit, etc. | ||
| Alarme de défaut | Jusqu'à 500 enregistrements d'événements d'alarme | ||
| Poids net | 13kg(35A); 24 kg (75 A) ; 38 kg (100 A/150 A) ; 45kg(200A) | ||
| Mise en place | Montage mural/Montage en rack/Armoire sur pied | ||
| Dimensions (L*P*H)mm |
Montage mural/en rack 220 V 35/50/75 A | 480*130*440 | |
| Montage mural/en rack 220 V 100/150 A | 480*200*530 | ||
| Montage mural/en rack 400 V 35/100 A | 480*200*530 | ||
| Montage mural/en rack 400 V 150/200 A | 680*200*530 | ||
| Montage mural/en rack 480 V 50/100 A | 680*200*580 | ||
| Armoire sur pied 220V/400V/480V | 1000*1000*2000 ou personnalisé | ||
| Couleur | Gris/noir, la couleur du meuble peut être personnalisée | ||
| Altitude | ≥1 500 m, entre 1 500 m et 2 000 m, déclassement de 1 % tous les 100 m supplémentaires | ||
| Température ambiante | -20 ℃ ~ 40 ℃ | ||
| Humidité relative | 5~95 %, sans condensation | ||
| Catégorie IP | Module mural : IP 20 ; Support au sol : IP 40 | ||
| Attestation | CE | ||
| Complications standards | IEEE519, CEI61000 | ||
